KYN61-40.5铠装移开式金属封闭开关设备
KYN61-40.5铠装移开式金属封闭开关设备
简介: 开关柜可配置国产ZN85等户内高压真空断路器产品,也可配置合资品牌FP40系列六氟化硫断路器,柜体选用优质冷轧钢板及进口敷铝锌板数控设备加工成型后组装而成,通过高强度铆接工艺组装而成,柜体强度高;开关柜具有成熟可靠的“五防”联锁装置,具有闭门手动紧急分闸操作功能,操作更安全、方便。
产品简介

产品概述:

KYN61-40.5铠装移开式户内交流金属封闭开关设备 (以下简称KYN61-40.5开关柜),适用于三相交流50Hz电力系统中,主要应用于发电厂、变电所及工矿企、高层建筑的变配电中作为接受和分配电能之用,并对电路实行控制、保护监测等功能。额定电流高达2500A,额定短路开断电流31.5KA,通过了内燃弧实验,具备内部电弧故障防护功能。

开关柜可配置国产ZN85等户内高压真空断路器产品,也可配置合资品牌FP40系列六氟化硫断路器,柜体选用优质冷轧钢板及进口敷铝锌板数控设备加工成型后组装而成,通过高强度铆接工艺组装而成,柜体强度高;开关柜具有成熟可靠的“五防”联锁装置,具有闭门手动紧急分闸操作功能,操作更安全、方便。


功能特点:

开关柜为铠装式结构;柜体选用优质冷轧钢板及进口敷铝锌板经过数控设备冲剪和双折弯后,通过高强度螺栓、螺母(8.8级)或拉铆螺母组装而成,柜体各构件采用喷塑或表面镀锌工艺,柜体不仅有很高的精度,而且与同类设备相比具有重量轻、机械强度高、外形美观的特点。

高压室之间及高压室与低压室之间采用完全金属分隔并接地,不仅确保开关柜内的强电场不会干扰低压二次控制线路的正常工作,而且最大程度的保证了设备本身及操作维修人员的完全。

开关柜手车采用落地式设计,避免了因中置式放置时断路器较大的自重压迫使中隔板下沉可能造成的动静触头咬合不牢,而且推进退出省力,检修维护更加方便。

开关柜具有独立的压力释放通道,断路器室、母线室及电缆室上方分别设有压力释放装置,在发生内部故障时,开关设备内部气压升高到一定程度后顶部装设的压力金属板将自动打开,释放压力和高温气体,保证了相邻格式及位于柜前操作维修人员的安全;电缆室空间较大,有足够的空间供施工及维修人员对开关柜进行安装于维护。开关柜具有完备的防止误操作措施,安装有可靠的机械、电气闭锁装置,完全满足“五防”要求;主回路采用高品质绝缘母线,相间及连接头配有阻燃材料注塑而成的绝缘护套,以确保开关柜的绝缘特性。

设计符合标准GB3906、GB11022、GB1984、GB1985、DL/404等标准。


使用环境:

海拔高度

海拔高度不超过1000m。

环境温度

最高温度+40℃、最低温度-15℃,日平均温度不大于+35℃。

环境湿度

日平均相对湿度不大于95%月平均相对湿度不大于90%

抗震烈度

不超过8度。

安装环境

开关柜应安装在无火灾、无爆炸危险、无化学腐蚀气体及剧烈震动的场所,周围空气没有明显地受到腐蚀性、可燃性气体、蒸气、盐雾的污染。



技术参数:

项目

单位

参数值

额定电压

kV

40.5

额定绝缘水平

1min工频耐受电压(极间、对地、隔离断口)

kV

95/118

雷电冲击耐受电压(极间、对地、隔离断口)

kV

185/215

额定频率

Hz

50

额定电流

A

6301250160020002500

额定短时耐受电流(4s

kA

202531.5

额定峰值耐受电流

kA

506380

额定电容器组开断电流

A

630

额定短路开断电流开断次数

20

机械寿命

10000

额定操作顺序


O-0. 0-0.3s-CO-180s-CO

内部电弧耐受电流

kA

31.5

内部电弧持续时间

s

0.5

防护等级


IP3X(外壳)IP2X(隔室间、断路器门打开)

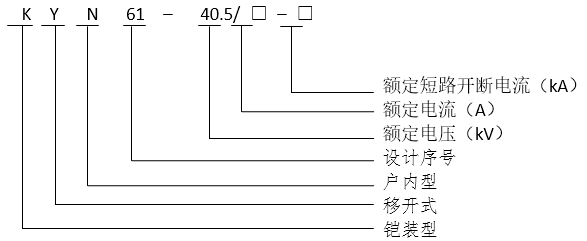

编号代码说明:
